电子手轮（Manual Pulse Generator）
2026-01-08 11:18:18

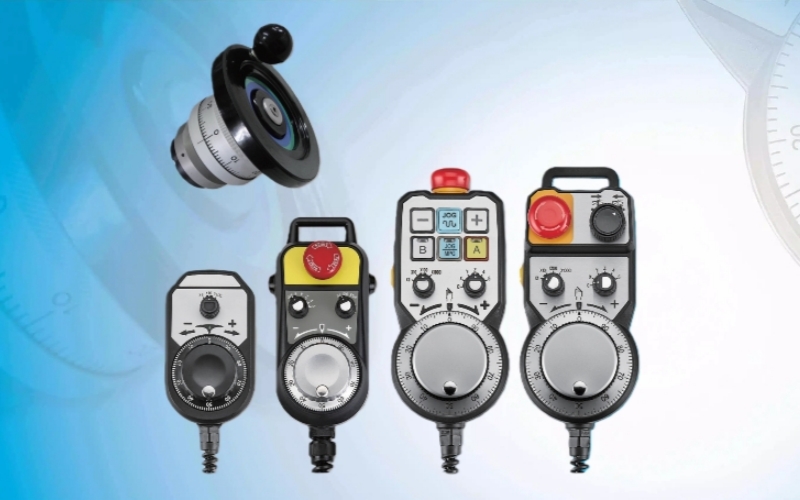

电子手轮（Manual Pulse Generator）是一种用于数控机床、印刷机械等设备的精密操作工具，通过旋转产生脉冲信号实现工作原点设定、步进微调等功能。
工作原理
电子手轮的核心组件包括光学编码器和数字信号处理器（DSP）：
信号生成：旋转手轮时，编码器产生相位差90°的AB相脉冲信号（如200P/R规格），顺时针/逆时针旋转对应不同相位序列。
信号处理：DSP将脉冲转换为数字信号，输出至数控系统或变频器，通过预设电子齿轮比（如1脉冲=0.01Hz）控制设备动作。
传输方式：
直接脉冲输入（PG接口）。
总线通信（PROFIBUS-DP/EtherCAT，响应<2ms）。
模拟量转换（0-10V电压）。
应用场景
数控机床：用于刀具微调、工件对刀、原点修正（如三菱、发那科系统）。
印刷机械：实现零位补正和信号分割，确保印刷精度。
其他领域：纺织机械（调速控制）、包装设备（定位校准）。
技术参数
关键参数：
分辨率：25P/R（低精度）至100P/R（高精度）。
电压：DC 5-30V（典型值5V）。
转速：最高4000rpm，负载轴向20N/径向30N。
主流品牌：
日本NEMICON（UFO系列，响应5kHz）。
日本TOSOKU（HC-121系列，超薄26mm）。
国产广州数控（GSK系列，兼容多系统）。
