M5微小型电感接近开关在数控机床主轴检测上的应用汇总

M5 微型电感式接近开关（螺纹外径 5mm）体积极小、非接触无磨损、IP67 防切削液油污、响应快，专门适配主轴内部狭小安装空间，是加工中心、雕铣机、小型 CNC 主轴定向、零位、转速、换刀到位、刀具夹紧五大核心检测的标配传感器。

M5开关主轴现场安装

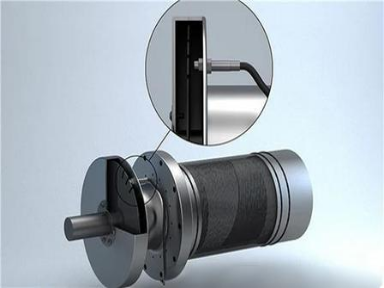

主轴感应盘安装示意

一、核心工作原理

内部高频线圈产生交变磁场，主轴金属凸台 / 缺口进入感应区时产生涡流，振荡衰减，输出 NPN/PNP 开关电平信号给主轴驱动器 / PLC；无机械触点，高速旋转无磨损，耐受机床振动、切削油、粉尘。 M5 常规参数：DC24V 三线制、感应距离 0.8~1.5mm、响应频率≥1kHz、不锈钢外壳、耐 20g 振动。

二、数控机床主轴五大具体应用场景

1. 主轴定向（主轴准停，最主流应用）

作用：自动换刀、攻丝、镗孔、多面体加工必须让主轴刀尖固定在统一角度；尤其皮带 / 齿轮传动主轴，电机编码器无法同步主轴角度，依靠 M5 接近开关提供主轴零位基准脉冲。

安装方案

1. 主轴法兰后端加装带单处凸台 / 缺口的金属感应盘；

2. 主轴箱体钻 M5 螺纹孔，旋入 M5 接近开关，感应面垂直盘面，间隙控制 0.8~1.2mm；

3. 主轴每转 1 圈，凸台经过开关产生 1 个定位脉冲，驱动器以此校准主轴机械原点。

机床逻辑

执行 M19 主轴定向指令 → 主轴减速低速旋转 → 检测到 M5 开关脉冲 → 主轴抱闸锁定固定角度 → 启动自动换刀。

优势

M5 直径仅 5mm，主轴后端狭小腔体只能装微型传感器；重复定位精度＜0.01mm，杜绝撞刀风险。

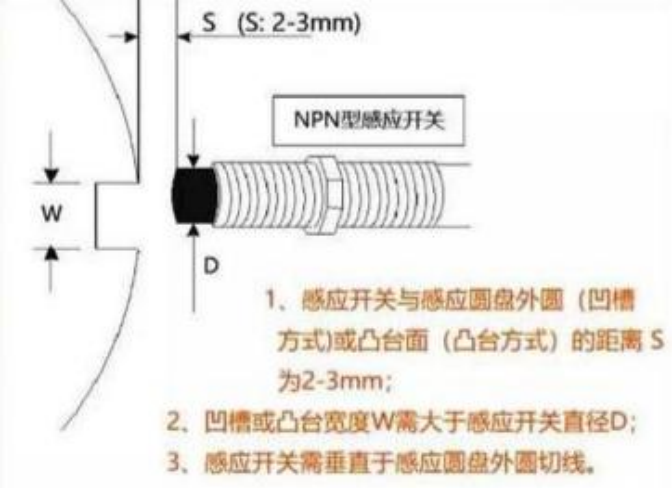

感应间隙尺寸规范

2. 主轴转速测速/转速监控

作用：采集主轴实际转速，闭环调速、超速报警、螺纹加工同步。

安装方案

1. 感应盘开多等分金属齿 / 多凸台；

2. M5 开关对准齿圈，每经过 1 个齿输出 1 个脉冲；

3. CNC 系统统计脉冲频率换算实时转速： 转速(r/min)=脉冲频率×60÷齿数量

适配场景

小型雕铣机、高速主轴（最高 12000~24000rpm），M5 高响应频率可匹配高速脉冲输出。

3. 刀具夹紧/松刀到位检测（打刀缸检测）

作用：确认拉爪夹紧刀具、松刀完全到位，防止换刀时刀具飞出、主轴损坏。

安装位置

主轴尾部打刀缸活塞杆旁，活塞杆加装金属感应凸块；M5 开关分别检测夹紧位、松刀位（可装 2 个 M5）。

控制逻辑

松刀电磁阀动作 → 活塞杆后退触发 M5 开关 → CNC 判定松刀完成，允许拔刀；

换刀完成打刀缸复位 → 凸块靠近开关 → 系统确认刀具锁紧，才能启动切削。

4. 主轴零位/回零检测

机床开机主轴回机械原点，M5 开关提供原点触发信号，配合编码器完成主轴坐标归零，保证每次加工基准统一。

5. 主轴防护、异常在位检测

1. 主轴端面防尘门开合检测；

2. 主轴拉爪断裂、碟簧失效辅助监测（凸块位移导致开关无信号，系统报警停机）。

三、标准安装规范（主轴专用）

1. 固定方式：主轴箱体预留 M5 内螺纹，直接旋入，配防松螺母抗振动；空间极小时用微型支架固定。

2. 感应间隙：标准 0.8~1.2mm，严禁超过额定检测距离，避免高速丢脉冲。

3. 安装角度：感应面垂直感应盘切线，凸台宽度＞M5 感应头直径，保证完整触发信号。

4. 环境防护：M5 金属外壳 IP67，可直接接触切削液；线缆配波纹管防护，防止铁屑划伤。

5. 干扰规避：远离主轴伺服动力线缆，信号线单独走线，避免变频器电磁干扰误触发。

四、标准接线（机床 24V 系统通用）

三线制 NPN/PNP（机床主流 NPN 漏型输入）：

l 棕线：DC24V+（开关电源正极）

l 蓝线：0V/GND（电源负极）

l 黑线：信号输出 → 主轴驱动器 CN 端子 / PLC 输入 X 点

主轴驱动器接线图

五、数控系统参数配置（主流伺服 / 加工中心）

1. 以广数、新代、维宏系统为例：

2. 主轴定向功能开启：参数设为外部接近开关准停；

3. 输入端子绑定 M5 开关信号；

4. 机械传动比填入驱动器参数（皮带 / 齿轮减速比），系统自动换算主轴真实角度；

5. 脉冲滤波参数调低，适配 M5 高频响应，高速旋转不丢信号。

六、M5 对比大规格 M8/M12 接近开关的主轴独有优势

1. 体积优势：主轴后端、打刀缸安装腔空间狭窄，M8/M12 无法布置，M5 微型尺寸唯一适配；

2. 精度更高：小线圈磁场集中，重复触发误差极小，主轴定向角度稳定；

3. 抗振动：小巧自重低，高速主轴震动下不易松动；

4. 成本更低，替代昂贵独立主轴编码器，小型 CNC 降本方案；

5. 无接触：对比机械行程开关，无磨损、无撞块变形故障，机床长期稳定运行。

七、常见故障与调试要点

1. 高速丢脉冲、定向不准：间隙过大、感应盘凸台宽度不足、信号线与动力线并行干扰；

2. 误触发乱报警：切削液积铁屑附着感应面，清理油污铁屑；

3. 无信号输出：棕蓝 24V 供电断路、NPN/PNP 与 PLC 输入类型不匹配；

4. 调试标准：手动转动主轴，观察开关指示灯随凸台稳定亮灭，再自动运行 M19 定向测试。
